Schnurzugschiene Modell 510

Beschreibung

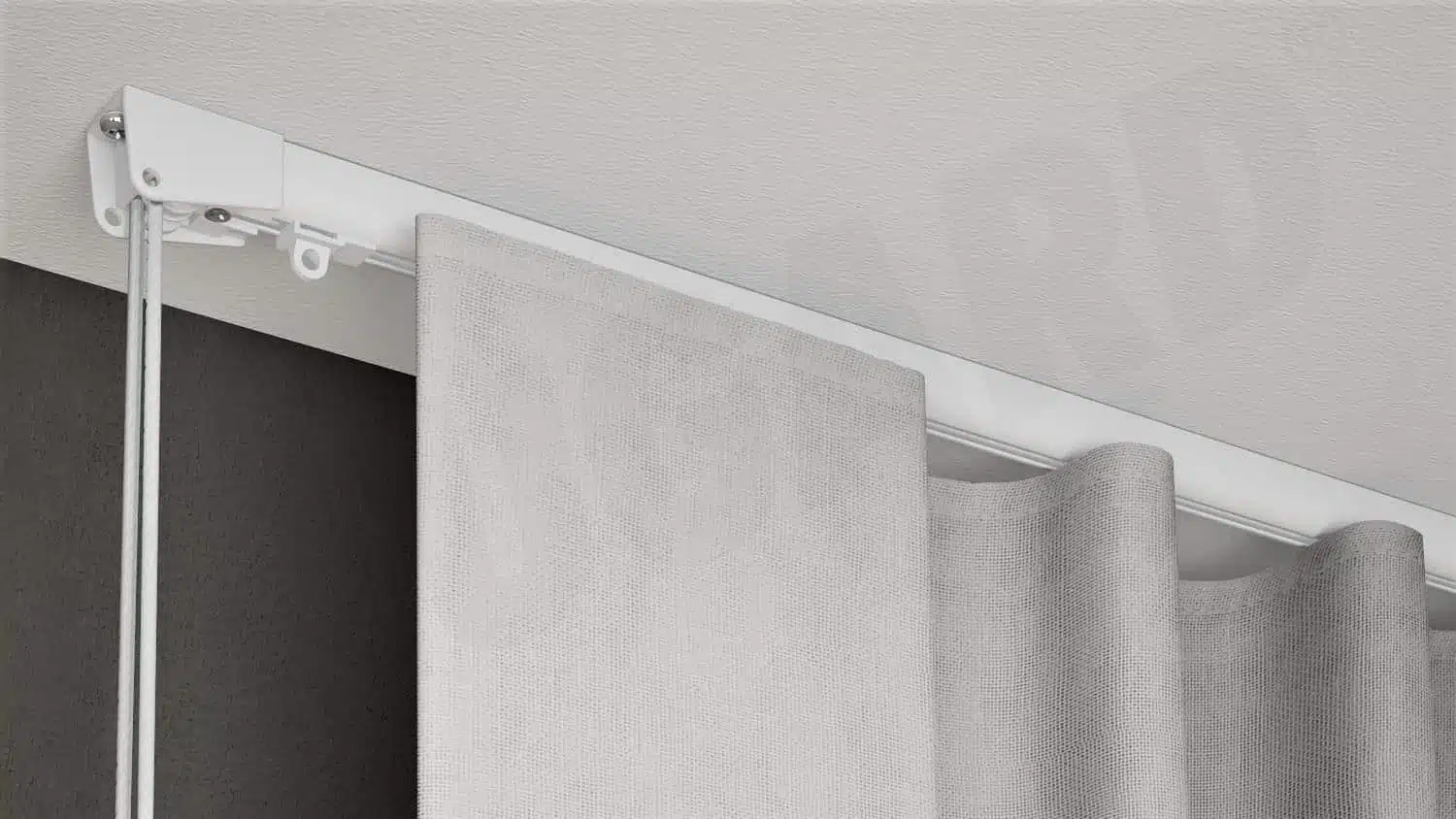

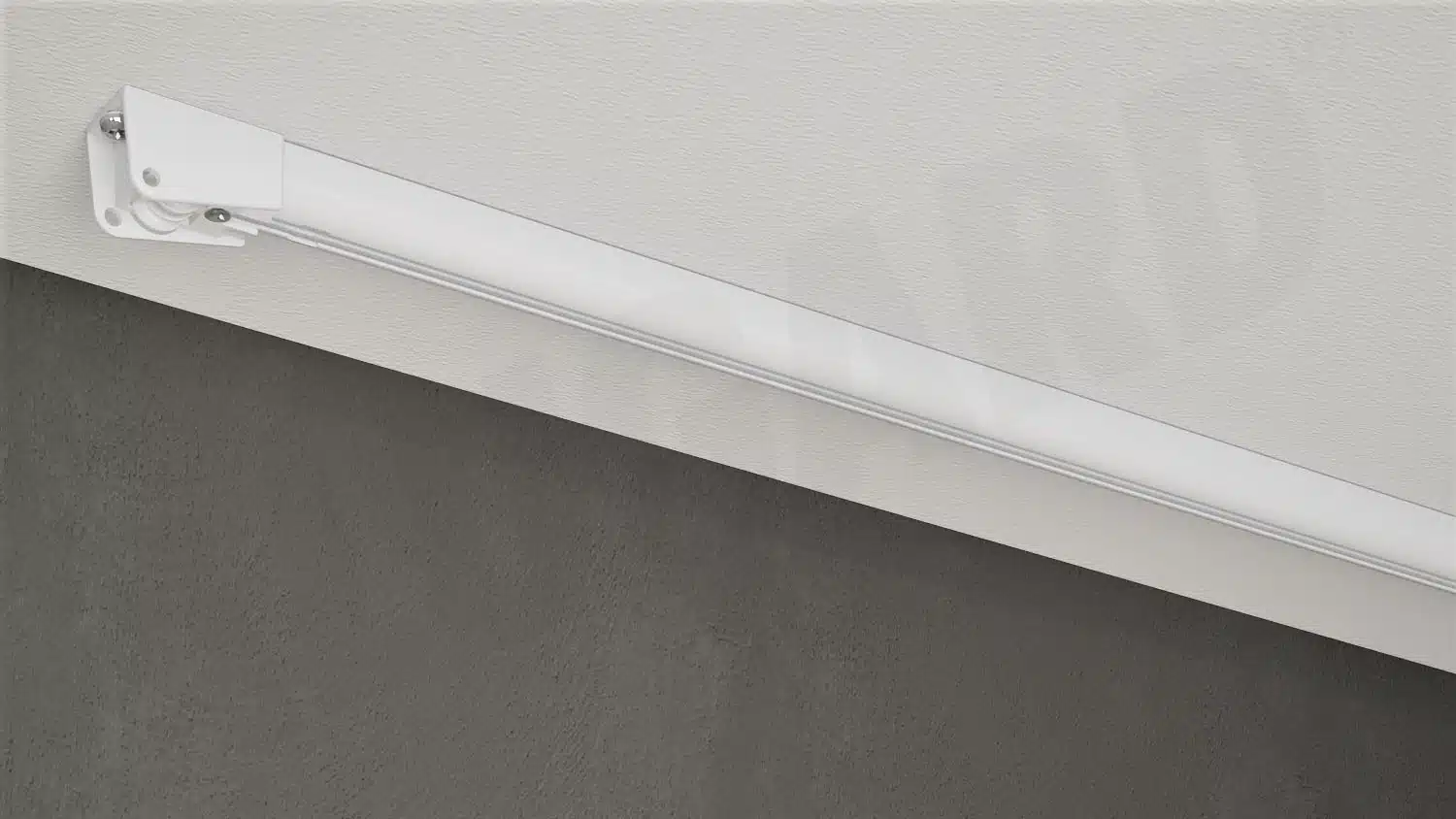

Schnurzugschiene Modell 510

Für Deckenmontage

  • Keine Laufbeschädigung durch Schrauben
  • Hervorragende Lösung für Dachschräge- und Erkerbiegungen
  • Ausklinkung ist immer Paketseite
  • Bei unbekannter Einbauhöhe entspricht die Länge der
    Bedienungsschnur immer 100 cm, gemäß DIN EN 13120



Die Schnurzugschiene 510 entwickelt und designet für den Wohn- und Objektbereich. Sie eignet sich hervorragend für leichte bis mittelschwere Vorhänge.(Siehe Belastungstabellen)

–           Hervorragende Lösung für Dachschrägen- und Erkerbiegungen

–           Für symmetrische Anlagen mit ein- und zweiteiliger Vorhangaufteilung



Standardzubehör

Dieses Zubehör ist Standardgemäß bei Ihrer Gardinenschiene dabei.
Sollten Sie ein anderes Zubehör wünschen, können Sie über den Konfigurator das Zubehör abbestellen.

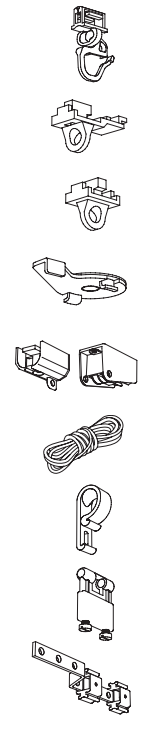

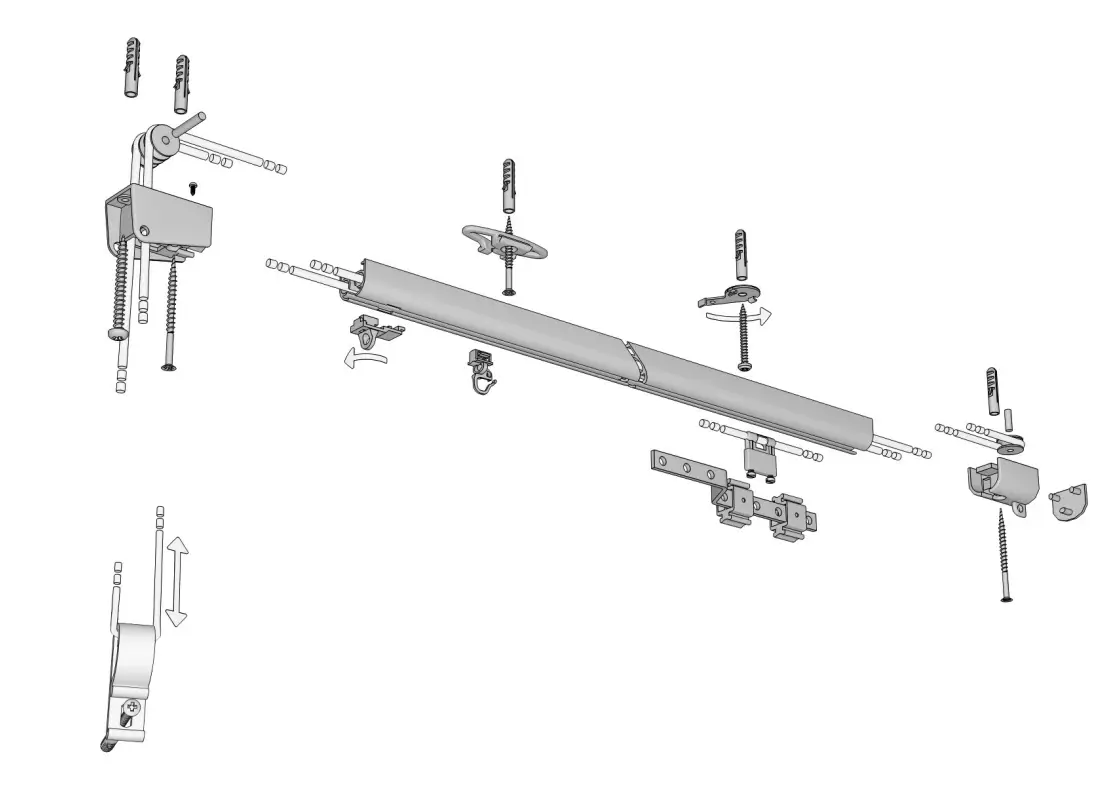

Zubehör Modell 510

Clic Gelenkgleiter mit kurzem Haken 6 mm
Endfeststeller 6 mm
Zwischenfeststeller 6 mm
Schnellspanner (22 mm)
Um-Ablenker für Modell 510
Zugschnur Durchmesser 4 mm
Sicherheitskettenhalter
Vorläufer für Modell 510
Überlaufwagen Kunststoff





Zubehör pro Länge



Länge

in cm

Gleiter

Stück

Schnellspanner

Stück

100 16 3
120 19 3
140 22 3
160 26 4
180 29 4
200 32 5
220 35 5
240 38 5
260 42 6
280 45 6
300 48 7
320 51 7
340 54 7
360 58 8
380 61 8
400 64 9

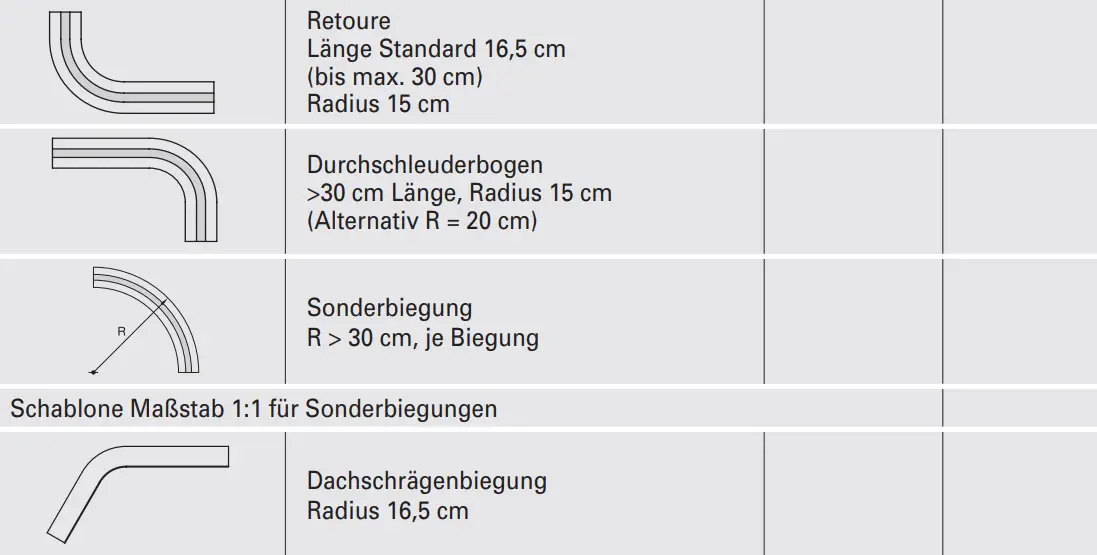

Retoure

Eine Retoure Biegung, ist eine Biegung am Ende der Gardinenschiene (Wahlmöglichkeiten: links, rechts, beidseitig, oder keine), welche es ermöglicht den Wandabstand zu überbrücken.

Daraus resultierender Vorteil ist, dass der Behang bis an die Wand reicht und somit weniger Licht in den Raum fällt.

Je nach Gardinenschiene ist dies entweder als Biegung oder als Gehrung möglich.

Durchschleuderbogen

Ein Durchschleuderbogen wird genutzt, wenn die Gardinenschiene über Eck verlaufen soll.

Oft für Erker eine sehr gute Wahl, da die Schiene trotzdem über die komplette Länge genutzt werden kann.

Sonderbiegung

Wenn Sie eine Sonderbiegung wünschen, treten Sie bitte über das Kontaktformular mit uns in Verbindung.

Maßanleitung

Sie sind sich nicht sicher, wie sie richtig messen sollen?

Über den untenstehenden Link kommen sie direkt zu unserer Maßanleitung

Zur Maßanleitung Gardinenschiene>>



Produkteigenschaften

–           Ab biegbares Profil 510 aus stranggepresstem Aluminium AL MG Si 05 nach DIN 1748 mit folgenden Eigenschaften:

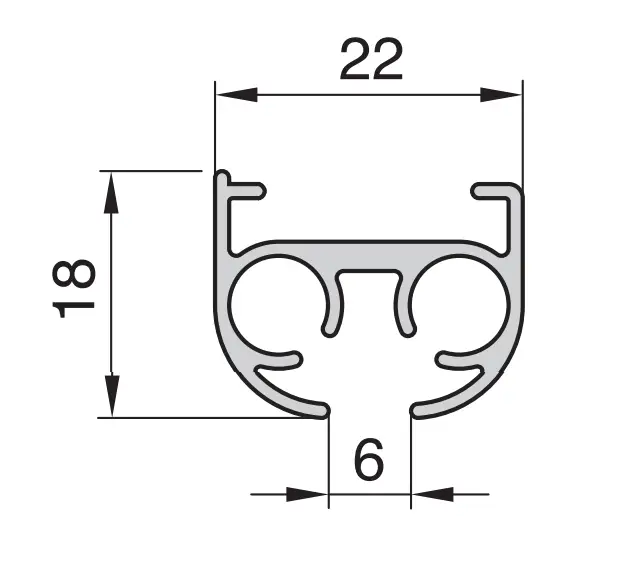

–           Aussenmass: 22,0 mm Breite x 18,0 mm Höhe

–           Gleitbahn 6,0 mm

–           Brinellhärte 70 – 90 HB Standard

–           Lagerlänge: 6m

–           Standardfarben: Alu natur eloxiert (E6/EV1), weiss pulverbeschichtet (RAL 9016)

und Messing eloxiert (E0/EV3).

–           Kleinster Biegeradius des Profils 510 = 150mm



Zusätzliche Informationen
Farbe

,

Konfigurator
  • *1. Farbe

    Bitte wählen Sie die Farbe der Schiene

    *2. Länge

    Bitte geben sie die gewünschte Länge der Schiene in cm ein.

    *3. Bedienseite

    Auf welcher Seite möchten Sie die Bedienschnur?

    *4. Länge der Bedienschnur

    Bitte geben Sie die gewünschte Länge der Bedienschnur an.

    *5. Schließrichtung

    In welche Richtung wird der Behang geschlossen?

    6. Retoure

    Möchten Sie eine Retoure an der Schiene?

    Eine Biegung am Ende der Schiene zur Wand, um einen seitlichen Lichteinfall zu verhindern. Gerade bei Verdunkelungsvorhängen zu empfehlen.

    *Länge Links

    Bitte geben Sie eine Länge der Retoure an.

    *Länge Rechts

    Bitte geben Sie eine Länge der Retoure an.
